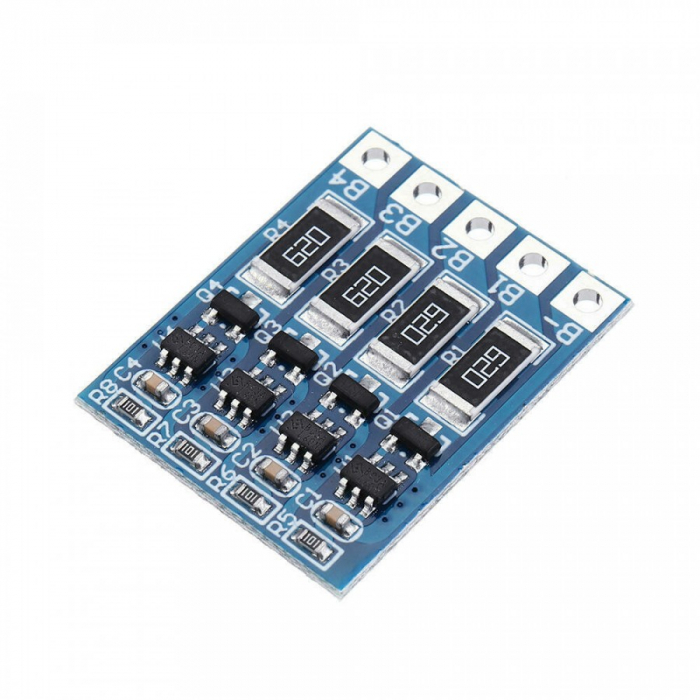

Modul BMS 4S 12.8V 8A Protection Board 20A

Descriere:
Modul echilibrare si protectie la incarcare 4S baterii Li-Ion 20A, model CF-4S30A-A, cu conector JST.

Caracteristici :

• tensiunea de intrare: 12.6V DC (3x4.2V)
• curentul continuu maxim (incarcare/descarcare) : 20A
• curentul instantaneu maxim: 8A
• tensiunea maxima de supra-incarcare (per-celula): 4.28 ± 0.05V
• tensiunea minima de supra-descarcare: 2.9 ± 0.08V
• circuit de protectie cu HY2213-BB3A, DW01A, 10xP75N02LDG MOSFET (NIKO-SEM)
• curent de echilibrare: 60mA (4.2V)
• protectie la scurtcircuit
• protectie la supracurent: deconectarea sarcinii
• dimensiuni: 56x45x3.8mm

Alimentatorul DC se conecteaza intre P+ si P-
Ordinea de conectare de la (-) la (+): B -, B1, B2, B3, B+
